工程名稱：江蘇宿遷泗洪石集糧庫倉間罩棚工程

建設單位：江蘇宿遷泗洪石集糧庫

施工單位：江蘇杰達鋼結構工程有限公司

工程地點：江蘇省宿遷市泗洪縣石集糧庫

工程面積：1440㎡
概況：
該糧庫拱形屋頂倉間罩棚的跨度為18米，長度為80米，建筑面積為1440平方米。
使用的是臺灣尚興1.0mm的TS280GD-Z高強彩涂卷，顏色為海藍色。
該倉間罩棚分為兩個部分，第一個部分是新建的70米長的倉間罩棚，第二部分是擴建的10米長的倉間罩棚，實際跨度略大，為18.5米跨度。
在實際施工倉間罩棚的時候需要安裝泛水板包邊，包邊顏色為海藍色，厚度為0.5mm。

施工圖片：
圖片一：杰達鋼構的第五號拱形屋頂壓型設備連夜戰車奔赴工地。

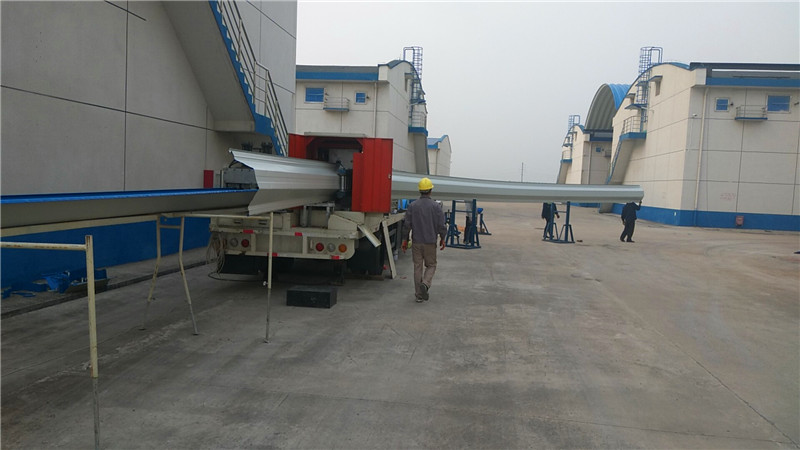

圖片二：拱形屋頂壓型設備抵達施工工地，正在出瓦。

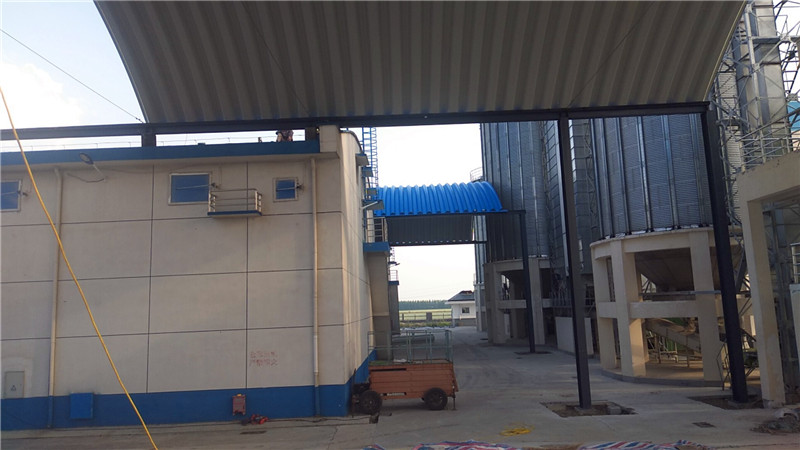

圖片三：由本圖片可以看出，拱形屋頂安裝在獨立的鋼結構立柱上，立柱上有H鋼橫梁用于張靜。

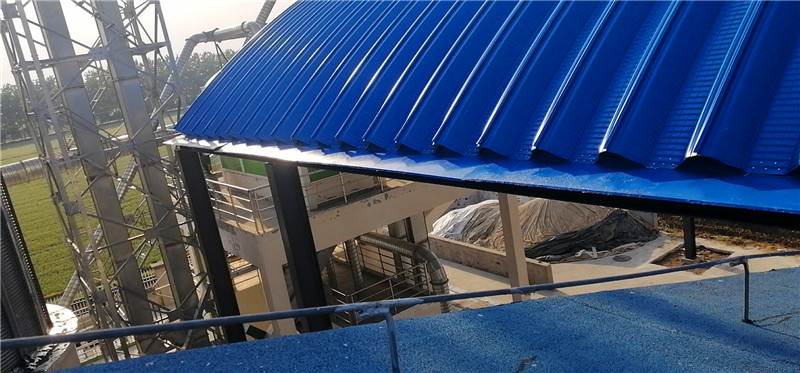

圖片四：拱形屋頂倉間罩棚已經安裝完畢了，剩余一張多余的泛水板包邊。該拱形屋頂使用的是海藍色的包邊。

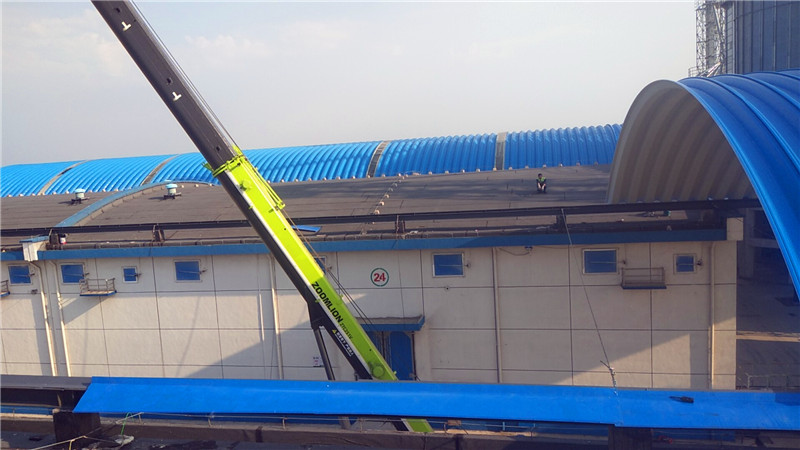

圖片五：新的一棟拱形屋頂正在安裝中，可以看到遠處的拱形屋頂上方安裝了很多道透明采光帶，采光帶是通長的。

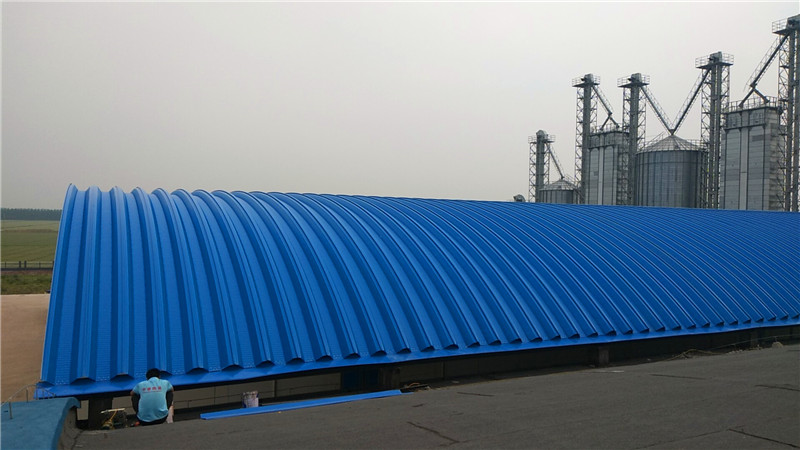

圖片六：該拱形屋頂獨立安裝在鋼結構上方，已經安裝完畢。泛水板也安裝了，但沒有獨立的天溝，為自然落水。
